Pro nový světlík změřte otvor ve střeše (rozměr B) a tloušťku skladby střechy. Pro výměnu staré kopule změřte dosedací plochu na rámu (rozměr C). Z těchto údajů dopočítáme zbývající rozměry. Samotné kopule nabízíme podle světlosti A, celé světlíky s podstavou podle otvoru ve střeše B. U kolmé podstavy je světlost A o 2 cm menší než otvor B, u šikmé o 20 cm. Dosedací plocha kopule C je podle typu kopule o 14 nebo 16 cm větší než A.
Střešní světlíky vyrábíme ve Střížovicích u Kroměříže od roku 1991, v rozměrech od 40 × 40 cm do 200 × 300 cm i na míru. Protože každý kus vyrábíme na zadaný rozměr, správné zaměření je nejdůležitější krok celé objednávky. Tento návod vám ukáže, který rozměr je který a jak ho změřit za pár minut.
Tři rozměry, které musíte rozlišovat
- A = světlost – vnitřní průhled světlíku nahoře, tam kde končí stěny podstavy. Podle tohoto rozměru nabízíme samotné kopule.
- B = otvor ve střeše – vnitřní rozměr podstavy dole, kde sedí na střešní konstrukci. Podle tohoto rozměru nabízíme celé světlíky s podstavou.
- C = dosedací plocha kopule – vnější rozměr plochy, na kterou kopule dosedá na rámu nebo podstavě.
Kde se který rozměr měří

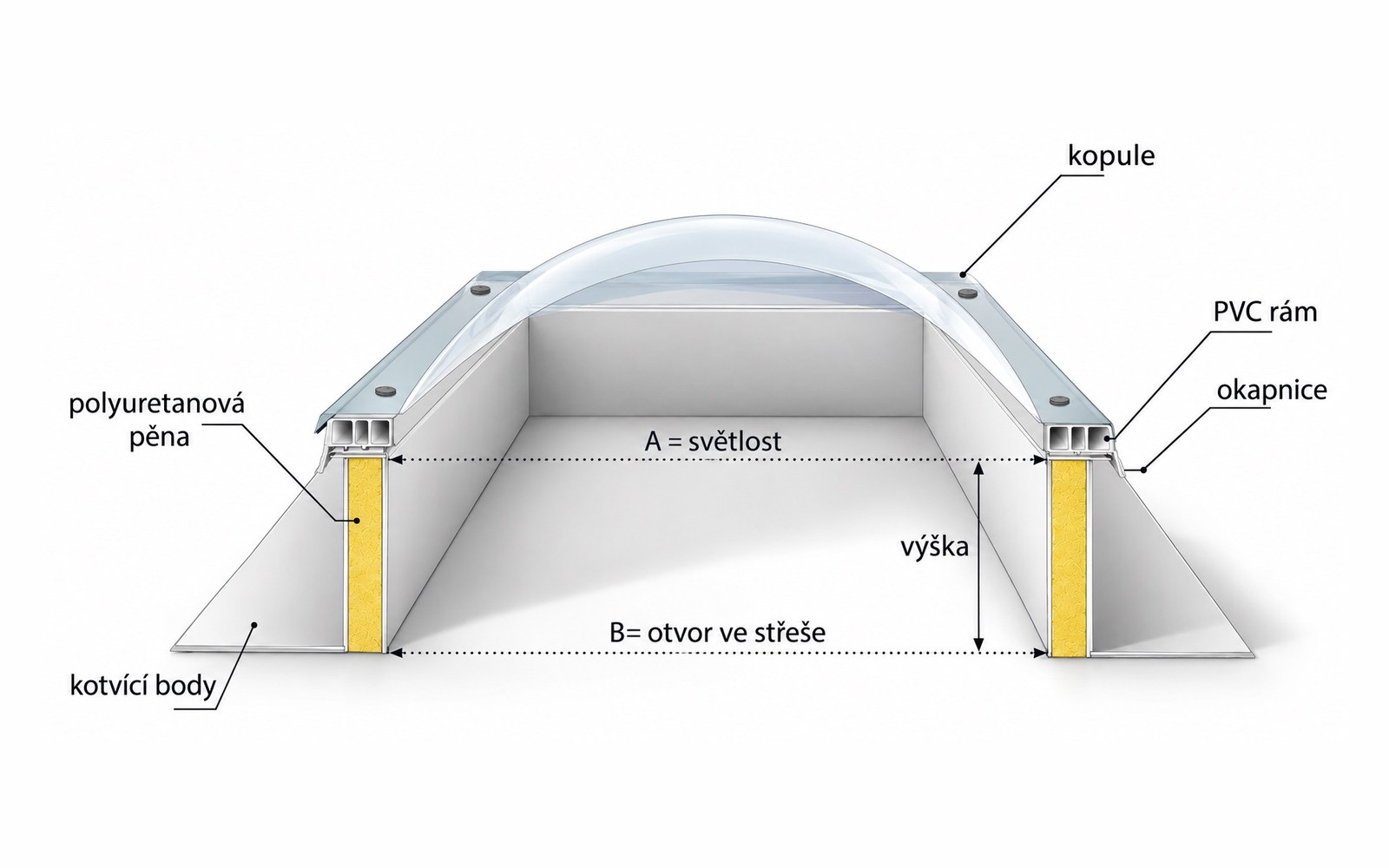

Světlost A se měří nahoře, kde končí stěny podstavy, otvor ve střeše B dole na střešní konstrukci. U kolmé podstavy se liší o 2 cm, u šikmé o 20 cm. Třetí rozměr – dosedací plochu kopule C – má popsanou řez v kapitole o výměně kopule níž.
Co budete potřebovat
- Svinovací metr (měřte v centimetrech).
- Papír a tužku – rozměry zapisujte vždy jako šířka × délka.
- Mobil na fotky: celkový pohled na světlík, detail okraje kopule a pohled zespodu z interiéru.
- Bezpečný přístup na střechu. Na kopuli nikdy nestoupejte ani se o ni neopírejte – prolomení hrozí i u nové kopule.
Jak změřit otvor pro nový světlík
- Změřte otvor ve střeše (B). Měřte vnitřní rozměr otvoru v nosné konstrukci, šířku i délku. U kruhového otvoru změřte průměr – kruhové podstavy vyrábíme také.
- Vyberte typ podstavy a dopočítejte světlost (A). Kolmá podstava má svislé stěny, světlost A je o 2 cm menší než otvor B. Šikmá podstava má stěny zkosené, proto je A o 20 cm menší než B – zato lépe rozptýlí světlo do místnosti. Příklad: otvor 80 × 80 cm a šikmá podstava = světlost 60 × 60 cm.
- Změřte skladbu střechy. Kopule musí být minimálně 15 cm nad úrovní hydroizolace, jinak hrozí zatékání od stojaté vody a sněhu. Proto potřebujeme vědět, kolik centimetrů tepelné izolace a hydroizolace bude kolem podstavy.
- Zvolte výšku podstavy. Standardně vyrábíme 15 cm pro umístění na povrch střechy, 30 cm pro umístění do střešního pláště a 50 cm pro vysokou skladbu tepelné izolace. Na zakázku i jinou.
- Pošlete nám rozměry. Stačí otvor B (nebo požadovanou světlost A), typ střechy, skladbu a fotky. Nebo si světlík sestavte v konfigurátoru – cenu uvidíte hned u každé volby.
Řeší ji vyšší podstava (30 nebo 50 cm) usazená na montážním rámu ze dřeva, oceli nebo hliníkového plechu. Podrobnosti najdete v návodu na montáž světlíku v Dokumentech ke stažení.
Jak změřit starou kopuli při výměně
Většinou stačí vyměnit samotnou kopuli a původní rám na střeše ponechat. Nová kopule musí sednout na dosedací plochu rámu – právě tu měřte.
- Změřte dosedací plochu na rámu (C). Je to vnější rozměr plochy, na kterou kopule dosedá, šířka i délka. Změřit lze i samotnou kopuli přes zahnutou okapničku – dosedací plocha je ale přesnější, proto ji preferujeme.
- Změřte světlost (A) pro kontrolu. Změřte vnitřní rozměr rámu. Dosedací plocha C je podle typu kopule o 14 nebo 16 cm větší než A. Vyrábíme oba typy a jsou vzájemně zaměnitelné – liší se jen provedením kopule, ne osazením na rám. Stačí nám poslat obě čísla.
- Porovnejte rozměry s tabulkou níže. Kopule ze 70. a 80. let měly standardizované rozměry, pro které máme přímé náhradní díly. Nestandardní rozměr vyrobíme na míru.
- Prohlédněte rám. Je-li podklad nerovný, popraskaný, rozměrově nesedí nebo je starší než 20 let, doporučujeme PVC přechodový rám – vyrovná podklad a přeruší tepelný most. Pokud je rám deformovaný nebo (u dřevěných rámů) napadený hnilobou, doporučíme výměnu celého světlíku.
- Pošlete nám C, A a fotky. Podle nich určíme náhradní rozměr a připravíme nabídku.
Změřte vnější i vnitřní rozměr rámu – tyto údaje nám stačí k přesnému nacenění.
Výměna kopule je zároveň příležitost k tepelnému upgradu. Kopule ze 70. a 80. let bývají jednovrstvé nebo dvouvrstvé a po desítkách let provozu se u nich součinitel prostupu tepla pohybuje kolem 5–6 W/m²K. Pro srovnání: naše dnešní dvouvrstvá kopule má 2,6 W/m²K, čtyřvrstvá 1,3 W/m²K a šestivrstvá 0,85 W/m²K. Více v článku Kolik vrstev kopule světlíku potřebuji? nebo na stránce Výměna starých kopulí.
Rozměry A, B, C přehledně
| Rozměr | Co to je | Kdy ho měříte | Vztah k ostatním |
|---|---|---|---|
| A – světlost | Vnitřní průhled světlíku nahoře | Kontrola při výměně kopule | Podle A nabízíme samotné kopule |
| B – otvor ve střeše | Vnitřní rozměr podstavy dole | Nový světlík | Kolmá podstava: B = A + 2 cm Šikmá podstava: B = A + 20 cm Podle B nabízíme celé světlíky s podstavou |
| C – dosedací plocha | Vnější rozměr plochy, na kterou dosedá kopule | Výměna kopule | C = A + 14 cm nebo A + 16 cm (oba typy jsou zaměnitelné) |
Standardní náhradní rozměry kopulí (70. a 80. léta)
Pokud váš naměřený rozměr odpovídá některému řádku, máme pro něj přímý náhradní díl. Rozměry jsou v centimetrech.
| Světlost A (cm) | Dosedací plocha C (cm) |
|---|---|
| 71 × 106 | 85 × 120 |
| 75 × 75 | 89 × 89 |
| 75 × 120 | 89 × 134 |
| 75 × 125 | 89 × 139 |
| 76 × 121 | 90 × 135 |
| 80 × 80 | 94 × 94 |
| 80 × 125 | 94 × 139 |
| 80 × 130 | 94 × 144 |
Uvedené rozměry jsou typu C = A + 14 cm. Vyrábíme i typ s rozdílem 16 cm a oba jsou vzájemně zaměnitelné, takže na stejný rám sednou obě provedení. Pokud vám vyjde 16 cm, pošlete naměřená čísla a doporučíme odpovídající typ.
Standardní rozměry z tabulky obvykle expedujeme do několika pracovních dnů, výroba nestandardního rozměru na míru trvá zpravidla 1–3 týdny.
Nejčastější chyby při měření
- Záměna rozměrů A, B a C. K číslu vždy připište, co jste měřili – „světlost 75 × 120“, ne jen „75 × 120“.
- Měření kopule v nejširším místě klenby. Rozhoduje dosedací plocha na rámu, případně vnější hrana zahnuté okapničky – ne nejširší bod samotné klenby.
- Zapomenutý rozdíl mezi světlostí a otvorem. U šikmé podstavy je světlost o 20 cm menší než otvor ve střeše, u kolmé o 2 cm – s tím počítejte, pokud potřebujete konkrétní průhled do místnosti.
- Chybějící skladba střechy. Bez ní nelze zvolit výšku podstavy. Při nízké podstavě skončí kopule blíž než 15 cm nad hydroizolací a hrozí zatékání.
- Jen jeden rozměr. Obdélníkové světlíky mají šířku a délku, kruhové průměr – vždy pošlete úplnou dvojici.
- Bez fotek. Fotka okraje kopule a rámu nám pomůže určit typ původního světlíku i stav rámu.
Časté otázky
Jaký je rozdíl mezi světlostí a otvorem ve střeše?
Světlost (A) je vnitřní průhled světlíku nahoře, otvor ve střeše (B) je vnitřní rozměr podstavy dole. U kolmé podstavy je světlost o 2 cm menší než otvor, u šikmé o 20 cm.
Mohu si rozměr staré kopule změřit sám?
Ano. Změřte dosedací plochu na rámu (C) a vnitřní světlost (A). Pokud už kopule osazená není, změřte vnější i vnitřní rozměr rámu – to nám stačí k přesnému nacenění.
Podle kterého rozměru se světlík objednává?
Záleží, co objednáváte. Samotnou kopuli nabízíme podle světlosti A, celý světlík s podstavou podle otvoru ve střeše B. Objednat lze i podle dosedací plochy C – rozměr si vždy individuálně potvrdíme.
Co když můj rozměr není v tabulce?
Kopule vyrábíme i na zcela nestandardní rozměry. Pokud pro rozměr nemáme formu, lze vyrobit novou – to doporučujeme u více kusů.
Musím měnit celý světlík, nebo stačí kopule?
V mnoha případech stačí vyměnit samotnou kopuli a rám zůstane. Celou výměnu doporučíme, pokud je rám deformovaný, napadený hnilobou (dřevěné rámy) nebo rozměrově nekompatibilní.
Jak vysoká má být podstava?
Tak vysoká, aby kopule byla minimálně 15 cm nad úrovní hydroizolace. Standardně vyrábíme výšky 15, 30 a 50 cm, na zakázku i jinou.
Jak dlouho trvá výroba náhradní kopule?
Standardní rozměry obvykle expedujeme do několika pracovních dnů, nestandardní rozměr na míru zpravidla do 1–3 týdnů.
Lze kopuli vyměnit v zimě?
Ano, výměna není vázaná na roční období. Doporučujeme ale suché počasí a teploty nad 0 °C, aby těsnicí materiály správně přilnuly.
Máte změřeno? Pošlete nám rozměry
Pro nový světlík nám stačí otvor ve střeše, typ střechy a její skladba. Pro výměnu kopule dosedací plocha C, světlost A a pár fotek. Podle nich doporučíme podstavu, počet vrstev kopule a připravíme nabídku.
